MICRO SWITCHTM V 系列微动标准 V15 系列开关旨在显著提高可靠性。该系列开关通常适用于低故障成本的应用，在这些应用中更换开关或维修与开关相关的故障的成本非常低。V15 设计用于在需要大于或等于 100 g 操作力及额定电流从 16 A 至 22 A 的各种应用。V15 系列开关提供各种标准配置，包括可选择执行器、额定电流、操作力及电路，并拥有全球认证（ENEC、CQC、UL 和 cUL）
标准 V 系列微动开关的特性
1.最适合较低故障成本应用
2.可承受全负荷 1 万至 5 万次操作，或具有 500 万次的机械寿命
3.全世界认可的封装尺寸
4.额定电流为 10 A 至 26 A
5.UL/CSA、cUL、ENEC 和 CQC 认证
应用领域
- 1.装置
- 2.游戏
- 3.自动售货机
- 4.热水器
- 5.工业控制

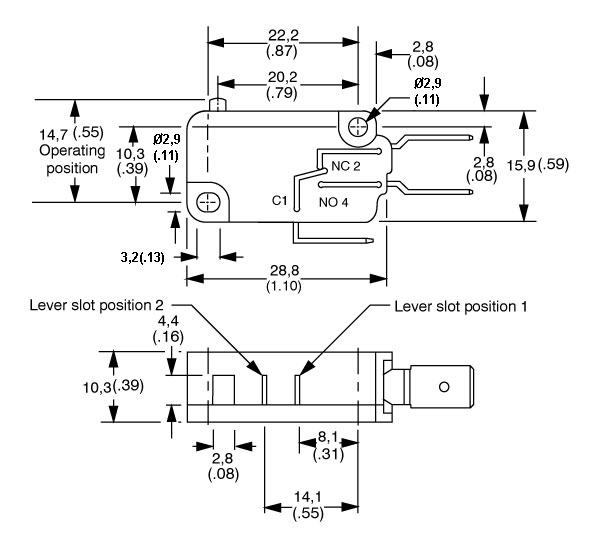

产品规格
| 开关类型 | MICRO SWITCHTM 标准 15.9 mm 高 × 10.30 mm 宽 × 27.80 mm 长 [0.63 in 高 × 0.41 in 宽 × 1.09 in 长] |
| 密封 | 无 |
| 电流额定值 | 16 A |
| 电路 | SPDT |
| 执行器 | 直杆 |
| 端子 | 快速连接 |
| 工作温度 | 在 -25°C 至 150°C [-13°F 至 300°F] |
| 电压 | 125 Vac/250 Vac |
| 执行器长度 | 35.6 mm [1.41 in] |
| 触点类型 | 银氧化镉 |
| 操作力 (OF) | 最大值 300 gf |
| 释放力 | 最小值 75 gf |
| 预行程 (PT) | 最大 3.2 mm [0.126 in] |
| 超行程 (OT) | 最小 1.3 mm [0.051 in] |
| 差动行程 (DT) | 最大 1.2 mm [0.047 in] |
| 操作位置 (OP) | 15.3 mm ±1.5 mm [0.602 ±0.059 in] |
| 材料 | 塑料 |
| 外壳材料 | PBT 聚酯热塑弹性体 |
| 预期机械寿命 | 500 万次 |
| 绝缘强度 | 1500 Vac（50 Hz/60 Hz，1 min.） |
| 电气服务寿命 | 6000 或最少 50000 次操作 |
| 电气工作频率 | 每分钟最多 10 至 30 次操作 |
| 机构认证和标准 | UL、cUL、CQC、ENEC |
| 安装螺钉尺寸 | #4 |
| 安装中心 | 22.2 mm [0.88 in] |
| 拧紧力矩 | 0.56 Nm [5.0 in lb] |
| 重量 | 5 g |
| 封装高度 | 15.9 mm [0.63 in] |
| 封装宽度 | 10.3 mm [0.40 in] |
| 封装长度 | 27.8 mm [1.09 in] |
| 备注 | V 系列微动标准 V15 系列电流范围：5 A 至 26 A;UL 1054, IEC 61058-1; UL：E312400;c-UL:E312400 |
| 货源 | 全球 |
| UNSPSC 代码 | 39122209 |
| UNSPSC 商品 | 39122209 速动开关 |
| 系列名称 | V 系列微动标准 V15 开关 |
