电压输出型湿度传感器 HIH-4010/4020/4021 系列
描述
HIH-4010/4020/4021 系列湿度传感器是专为大量生产的原始设备制造商(OEM) 用户而设计。
接近线性的电压输出使得直接输入给控制器或其它器件成为可能。典型工作电流仅为200μA，令HIH-4010/4020/4021 系列非常适合低功耗，电池工作的系统。
较好的传感器互换性减少或消除OEM 生产的标定成本。可以提供单个传感器标定数据。
HIH-4010/4020/4021 系列提供仪表等级的RH（相对湿度）感应性能，有竞争力的价格，可焊接单列直插封(SIP)。

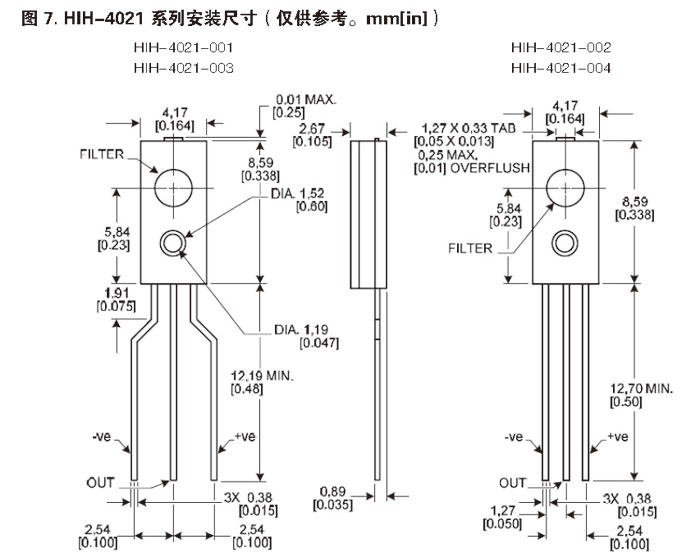

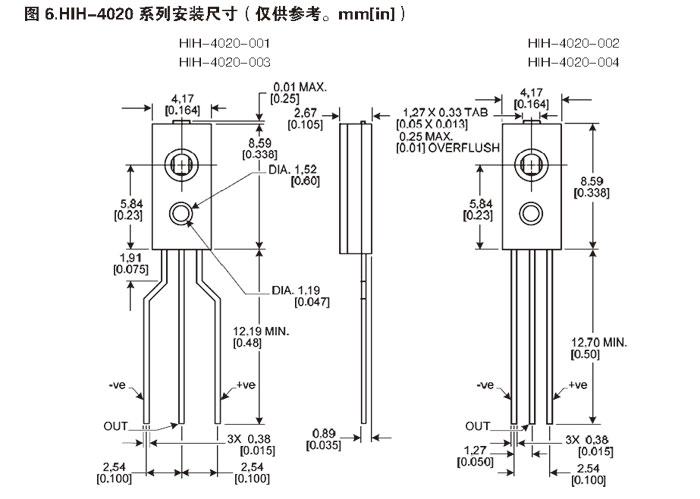

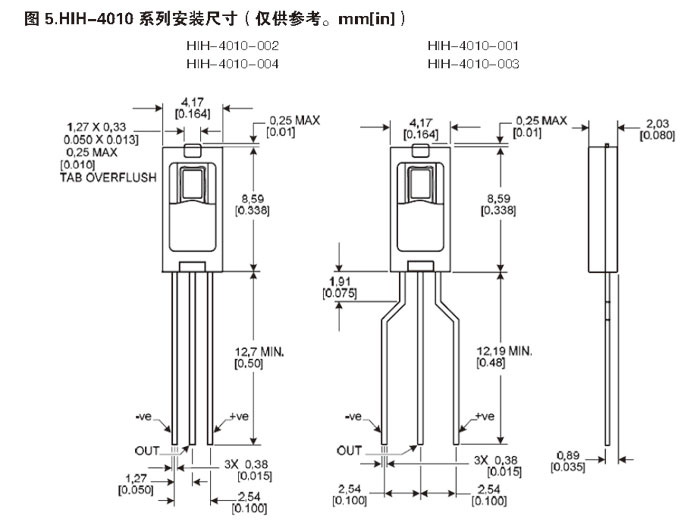

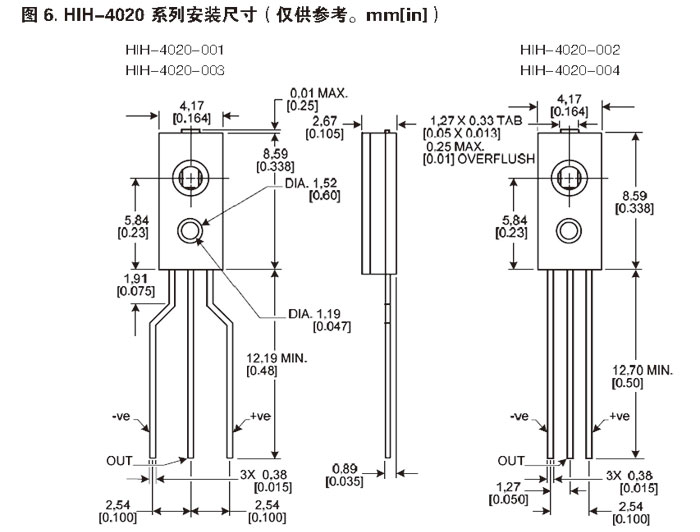

HIH-4010 是无外壳的集成电路湿度传感器，HIH-4020 是带外壳的集成电路湿度传感器，HIH-4021 是带外壳和过滤器（阻止凝露）的集成电路湿度传感器。这三种产品都具有两种引脚间距配置。
该RH 传感器为内置信号处理单元的经激光修正的热固聚合物电容式感应元件。
感应元件的多层结构令传感器对大多数应用环境中的不利因素如潮湿、多尘、脏污、油类和普通化学环境具备优良的抵抗性能。
两种引脚间距配置都可提供，以及附有或没有标定数据打印条。
- 热固塑料外壳
- 对应相对湿度(%RH) 的电压输出接近线形
- 激光修正达到可互换性
- 低功耗设计
- 高精度
- 快速响应
- 稳定，低漂移
- 化学抵抗性
特点
- 制冷设备
- 暖通和空调(HVAC)
- 医疗设备
- 干燥设备
- 测量设备
- 电池供电系统
- 原始设备制造厂(OEM) 组装件
典型应用
表1. 性能参数（ 在5Vdc 电源和25℃ 环境下，除非另有说明）

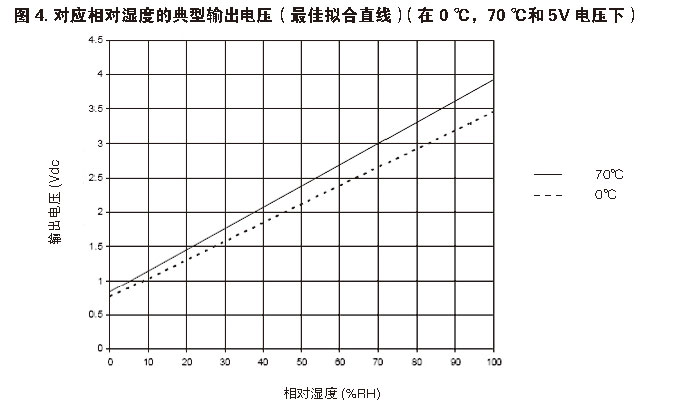

| 参数 | 最小值 | 名义值 | 最大值 | 单位 | 特定说明 | ||
| 互换性（一次曲线） | -- | -- | -- | -- | -- | ||
| 0% RH to 59%RH | -5 | -- | 5 | %RH | -- | ||
| 60%RH to 100%RH | - 8 | -- | 8 | %RH | -- | ||
| 精度（最佳拟合直线） | -3.5 | -- | +3.5 | %RH | 1 | ||
| 回滞 | -- | 3 | -- | %RH | -- | ||
| 重复性 | -- | ± 0.5 | -- | %RH | -- | ||
| 设定时间 | -- | -- | 70 | ms | -- | ||
| 响应时间（1/e 在缓慢流动的空气中） | -- | 5 | -- | s | -- | ||
| 稳定性（在50%RH ，1年） | -- | ± 1.2 | -- | %RH | 2 | ||
| 稳定性（在50%RH，1年） | -- | ± 0.5 | -- | %RH | 3 | ||
| 供应电压 | 4 | -- | 5.8 | Vdc | 4 | ||
| 供应电流 | -- | 200 | 500 | μA | -- | ||
| 电压输出 （一次拟合曲线） | V输出 =V供电 [0.0062（传感器RH）+ 0.16] 25℃ 环境条件下 | ||||||
| 温度补偿 | 真实RH =（传感器RH）/ (1.0546 - 0.00216 T)，T单位为℃ | ||||||
| 在5V，50%RH下的输出电压温度系数 | -- | -4 | -- | mV/℃ | -- | ||

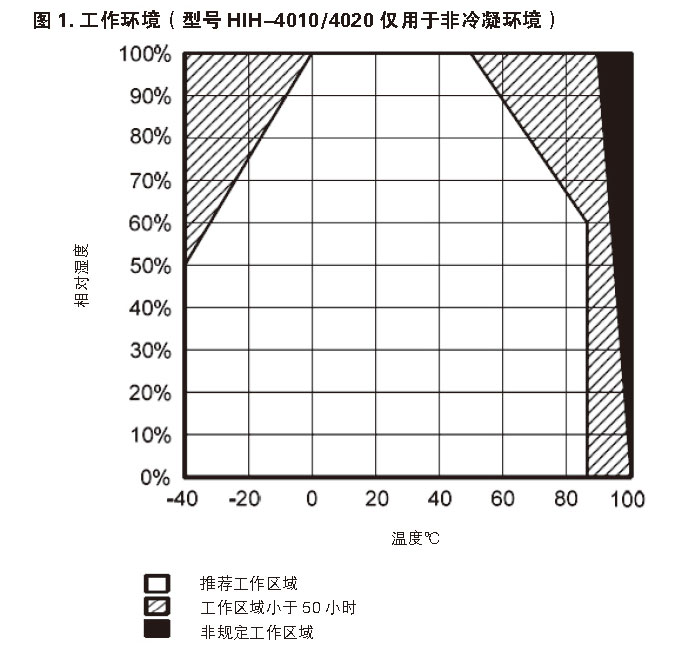

| 工作温度 | -40 | 见 图 1 | 85 | ℃ | -- | ||
| 工作湿度 (HIH-4010) | 0 | 见 图 1 | 100 | %RH | 5 | ||
| 工作湿度 (HIH-4020) | 0 | 见 图 1 | 100 | %RH | 5 | ||
| 工作湿度 (HIH-4021) | 0 | 见 图 1 | 100 | %RH | -- | ||
| 储存温度 | -50 | -- | 125 | ℃ | -- | ||

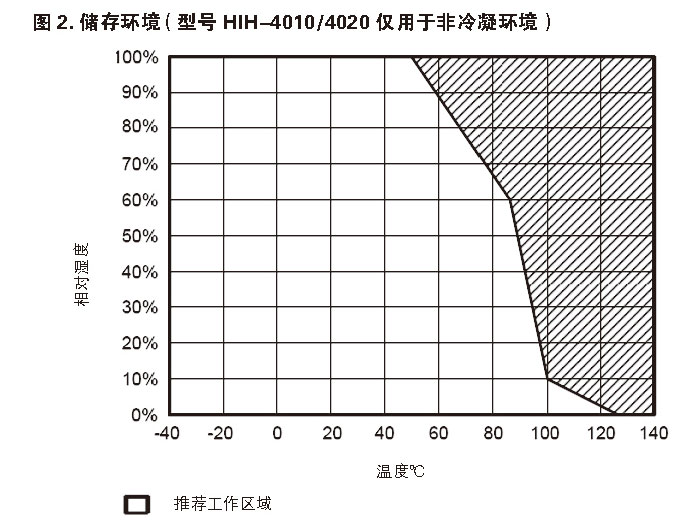

| 储存湿度 | 见 图 2 | %RH | 5 | ||||
特定说明
1、 仅适用HIH-4010/4020/4021-003/004，使用标定数据上的斜率和零点偏移才可获得该精度。
2、包括在推荐工作区域外测试。
3、仅包括在推荐工作区域内测试。
4、产品在5Vdc 和25℃条件下标定。
5、 非冷凝环境。当液态水落到传感器芯片时，输出变得很小显示没有湿度。
备注
1、传感器输出与供电电压成比例。
2、长期暴露在大于& 90%RH 环境会引起3%RH 的逆向漂移。
3、传感器对光敏感。为获得最佳性能，需要遮蔽亮光。
工厂标定数据
可以订购附带标定数据的HIH-4010 传感器。
表2. 标定数据打印条示例
| 型号 | HIH-4000-003 |
| 信道 | 92 |
| 晶片 | 030996M |
| MRP | 337313 |
| 5V供电电压下的计算值 V输出，0%RH 时 V输出，75.3%RH 时 |
0.958 V 3.268 V |
| 25℃下 , 3.5%RH精度的线性输出 零点偏移 斜率 RH |
0.958 V 30.680 mV/%RH （V输出-零点偏移）/斜率 （V输出-0.958）/ 0.0307 |
| 0% 到100%RH 的比例响应输出 | V供电（0.1915到0.8130） |
